Очень маленький магнитный датчик угла с узким стержнем ASM

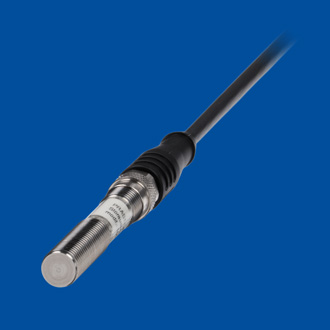

Датчик posirot® PRAS1 измеряет угол поворота от 0 ° до 360 ° с помощью матрицы датчиков на эффекте Холла и внешнего позиционного магнита. Технология магнитного кодировщика полностью бесконтактна и не содержит движущихся частей. Поэтому датчики PRAS1 особенно устойчивы к ударам и вибрации. Корпус датчика изготовлен из нержавеющей стали. Класс защиты - IP67 с опцией IP69 при использовании соответствующего ответного разъема. Благодаря своей прочности датчик также подходит для использования в приложениях с трудными условиями окружающей среды, таких как упаковочные машины или заводы по розливу. Версия датчика IP69 особенно подходит для применений с интенсивными процессами очистки в фармацевтическом и пищевом производстве.

Диапазон измерения датчика составляет от 0-15 ° до 0-360 ° (с шагом 15 °). Доступны типы выходов 0,5 ... 10 В, 0,5 ... 4,5 В или 4 ... 20 мА. Разрешение posirot® PRAS1 составляет 0,03% (60 ... 360 °) и 0,1% (15 ... 45 °). Он имеет линейность +/- 0,3% диапазона измерения. В качестве альтернативы датчик доступен с инкрементным или цифровым выходом (SSI).
